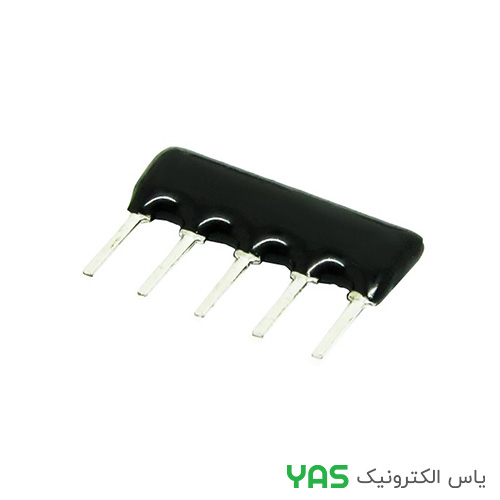

مقاومت آری 10 کیلو 5PIN (آرایه مقاومتی 5 پین)
مقاومت آری 10 کیلو 5PIN یک آرایه مقاومتی (Resistor Array) با 5 پین است که شامل 4 مقاومت مجزا با مقدار 10 کیلو اهم میباشد. این قطعه به صورت یک بسته مقاومتی فشرده طراحی شده و برای صرفهجویی در فضای برد، کاهش تعداد قطعات و سهولت در مونتاژ مورد استفاده قرار میگیرد. هر مقاومت دارای توان نامی 1/4 وات (معمولاً به صورت مجموع) است و برای کاربردهای دیجیتال و آنالوگ عمومی مناسب میباشد.
مشخصات فنی
| نوع قطعه | آرایه مقاومتی (Resistor Array) – 5 پین |
| تعداد مقاومتها | 4 مقاومت مجزا |
| مقدار هر مقاومت | 10KΩ |
| مقدار بر حسب اهم | 10,000Ω |
| توان نامی مجموع | 1/4 وات (معمولاً 0.25W) |
| تعداد پینها | 5 پین |
| تلرانس | بسته به نوع (معمولاً 5% یا 1%) |
| نوع | آرایه مقاومتی / شبکه مقاومتی |
| قطبیت | ندارد |
| مناسب برای | مدارهای دیجیتال، Pull-up، Pull-down |
ویژگیهای کلیدی
- شامل 4 مقاومت مجزا با مقدار 10 کیلو اهم
- طراحی فشرده و کمحجم با 5 پین
- مناسب برای مدارهای Pull-up و Pull-down در مدارهای دیجیتال
- کاهش تعداد قطعات و صرفهجویی در فضای برد
- نصب آسان و مونتاژ سریع
- مناسب برای مدارهای الکترونیکی عمومی و حرفهای
- گزینهای مناسب برای تعمیرات الکترونیکی
- قابل استفاده در پروژههای آموزشی و آزمایشگاهی
کاربردهای پیشنهادی
- مدارهای Pull-up برای ورودیهای میکروکنترلر
- مدارهای Pull-down در مدارهای دیجیتال
- مدارهای بایاس ترانزیستور
- مدارهای تقسیم ولتاژ
- مدارهای الکترونیکی عمومی
- پروژههای آموزشی و آزمایشگاهی
- تعمیر و مونتاژ بردهای الکترونیکی
- مدارهای رابط (Interface) بین قطعات
نکته مهم
آرایه مقاومتی 5 پین معمولاً دارای یک پین مشترک (Common) است که به عنوان اتصال مشترک برای همه مقاومتها عمل میکند. در این نوع آرایه، پین اول (یا آخرین پین) به عنوان پین مشترک در نظر گرفته میشود و سایر پینها هر کدام به یک مقاومت متصل هستند. مقدار 10KΩ برای مدارهای Pull-up در ولتاژهای 3.3V تا 5V بسیار مناسب و رایج است. توان نامی معمولاً به صورت مجموع برای کل پکیج محاسبه میشود، اما هر مقاومت مجزا توان کمتری (حدود 0.03 تا 0.05 وات) را تحمل میکند. قبل از استفاده، مشخصات دقیق قطعه را از برگه داده (Datasheet) بررسی کنید. این قطعه در دو نوع با پین مشترک و بدون پین مشترک (مجزا) موجود است که نوع پین مشترک رایجتر است.
