ماسفت 9N60 پکیج TO-220
- ولتاژ درین-سورس دستگاه برابر 600V است
- جریان مداوم ترانزیستور حدود 9A میباشد
- توان تلفاتی قطعه نزدیک 150W است
- ولتاژ گیت-سورس مجاز حدود ±30V میباشد
- مقاومت روشن ترانزیستور تقریبا 0.75Ω است
- خازن ورودی قطعه حدود 1800pF میباشد
- پکیج اصلی ماسفت معمولا TO-220 است
- دمای کاری دستگاه بین -55 تا 150°C است
0
People watching this product now!
توضیحات محصول
ماسفت 9N60
ماسفت 9N60 یک نوع ترانزیستور MOSFET قدرتی ولتاژ بالا مناسب برای کاربردهای سوئیچینگ و منابع تغذیه صنعتی است.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | N-Channel Power MOSFET |
| ولتاژ درین-سورس (VDS) | 600 V |
| جریان درین مداوم (ID) | 9 A |
| مقاومت روشن (RDS(on)) | 0.75 Ω @ VGS=10V |
| ولتاژ گیت-سورس (VGS) | ±30 V |
| شارژ گیت (Qg) | 52 nC |
| توان تلفاتی (PD) | 180 W |
| دمای کاری | -55 تا +150 °C |
| پکیج | TO-220 |
ویژگیهای کلیدی
- تحمل ولتاژ بالا تا 600V
- سوئیچینگ سریع با تلفات کم
- پایداری مناسب در دمای بالا
- مقاومت روشن پایین برای راندمان بهتر
- مناسب برای منابع تغذیه صنعتی
- قابل استفاده در مدارهای درایو توان
- تحمل جریان مناسب برای کاربردهای سنگین
- طراحی شده برای عملکرد پایدار طولانیمدت
کاربردهای پیشنهادی
- منابع تغذیه سوئیچینگ (SMPS)
- درایورهای قدرت و موتور
- مدارات اینورتر و مبدل
- تقویتکنندههای توان
- مدارات UPS و پاور صنعتی
- کنترل بارهای القایی و مقاومتی

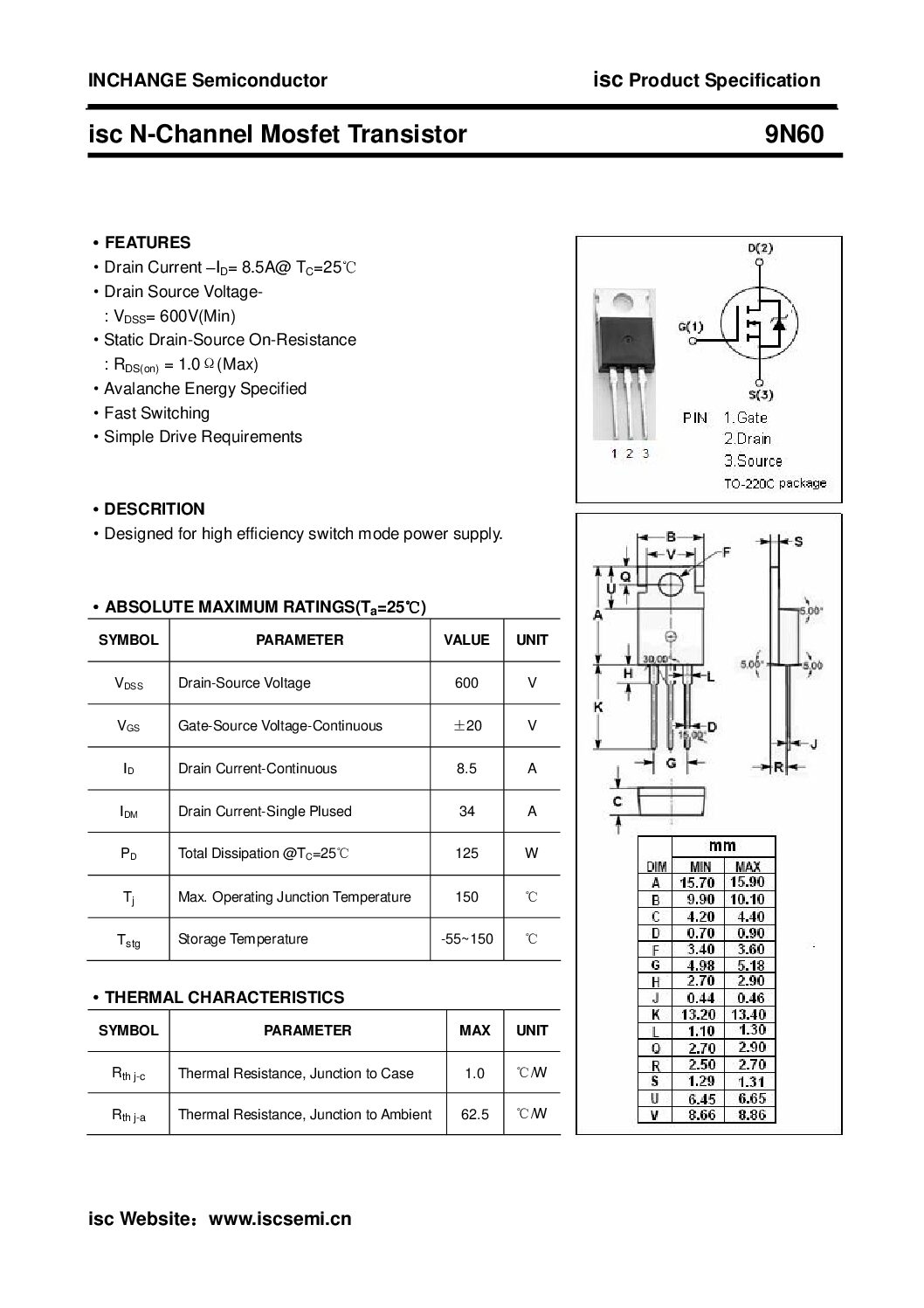

دیتاشیت ماسفت 9N60 :
