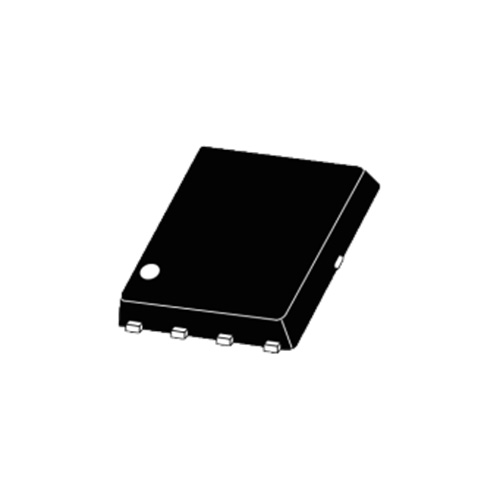

ماسفت PMC4996X پکیج PPAK5x6 :
ترانزیستور ماسفت PMC4996X یک MOSFET از نوع N-Channel Trench است که برای کاربردهای مبدل‌های DC-DC، مدارهای مدیریت توان، مادربردها، کارت‌های گرافیک، تجهیزات مخابراتی، سیستم‌های باتری و سوئیچینگ بارهای جریان بالا طراحی شده و به دلیل مقاومت روشن بسیار پایین، راندمان بالا و ابعاد فشرده، در مدارات الکترونیکی مدرن کاربرد گسترده‌ای دارد.
PMC4996X یک ماسفت قدرتی N-Channel با ولتاژ شکست 30V و جریان مداوم 90A است. این قطعه به دلیل RDS(on) بسیار پایین، قابلیت عبور جریان بالا و پکیج PPAK 5×6، گزینه‌ای ایده‌آل برای مدارهای مدیریت انرژی، مبدل‌های سنکرون و تجهیزات مبتنی بر باتری محسوب می‌شود.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | N-Channel Trench MOSFET |
| ولتاژ درین-سورس (VDS) | 30 V |
| جریان درین مداوم (ID) | 90 A |
| مقاومت روشن (RDS(on)) | 4.5 mΩ Max @ VGS = 10V |
| شارژ گیت (Qg) | ~45 nC |
| ولتاژ گیت-سورس (VGS) | ±20 V |
| توان تلفاتی (PD) | 60 W |
| دمای کاری | -55 تا +150 °C |
| پکیج | PPAK 5×6 |
ویژگی‌های کلیدی
• مقاومت روشن بسیار پایین برای کاهش تلفات توان
• قابلیت عبور جریان بالا تا 90 آمپر
• مناسب برای مبدل‌های DC-DC سنکرون
• راندمان بالا در کاربردهای مبتنی بر باتری
• سرعت سوئیچینگ بالا و شارژ گیت کم
• پکیج PPAK 5×6 مناسب طراحی‌های فشرده SMD
• عملکرد پایدار در دماهای کاری بالا
• قابلیت اطمینان بالا در تجهیزات صنعتی و مخابراتی
کاربردهای پیشنهادی
• مبدل‌های DC-DC سنکرون
• مادربردها و کارت‌های گرافیک
• مدارهای VRM پردازنده
• سیستم‌های مدیریت باتری (BMS)
• پاوربانک‌ها و تجهیزات قابل حمل
• تجهیزات مخابراتی و شبکه
• سوئیچینگ بارهای DC
• انواع پروژه‌های الکترونیکی SMD
دیتاشیت ترانزیستور PMC4996X :
