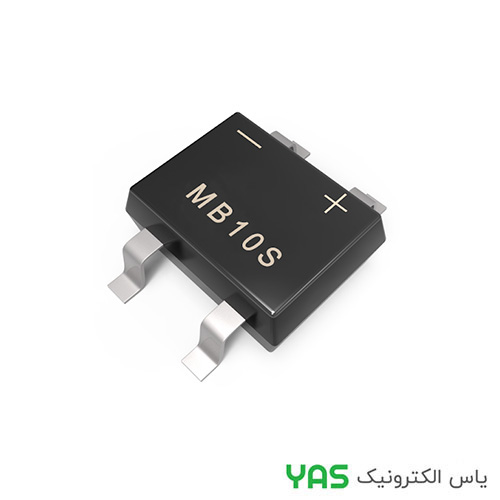

پل دیود MB10S پکیج TO269 :
پل دیود MB10S یک یکسوساز پل تمامموج از نوع سیلیکونی گلسپسیویت (Glass Passivated) است که برای تبدیل ولتاژ AC به DC در منابع تغذیه سوئیچینگ، آداپتورها، درایور LED، تجهیزات الکترونیکی فشرده و مدارات قدرت سبک طراحی شده و به دلیل ابعاد بسیار کوچک، راندمان مناسب و تحمل ولتاژ بالا، یکی از پرکاربردترین پل دیودهای SMD در طراحیهای مدرن محسوب میشود.
این قطعه در پکیج TO-269AA (که در برخی منابع به عنوان MiniDIP / 4-BESOP نیز شناخته میشود) عرضه میشود و برای بردهای فشرده و جریانهای سبک تا متوسط مناسب است.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | Single Phase Bridge Rectifier |
| جریان متوسط خروجی (IF(AV)) | 0.5 تا 1 A (بسته به سازنده) |
| ولتاژ معکوس تکرارشونده (VRRM) | 1000 V |
| ولتاژ RMS ورودی | تا حدود 700 V |
| جریان Surge (IFSM) | 30 تا 35 A |
| افت ولتاژ مستقیم (VF) | حدود 1.0 V در جریان نامی |
| دمای کاری | -55 تا +150 °C |
| پکیج | TO-269AA / 4-BESOP / MiniDIP SMD |
| نوع ساخت | Glass Passivated |
ویژگیهای کلیدی
• پل دیود SMD بسیار کوچک مناسب طراحیهای فشرده
• تحمل ولتاژ بالا تا 1000 ولت
• مناسب برای منابع تغذیه سوئیچینگ سبک
• افت ولتاژ مناسب و راندمان قابل قبول
• قابلیت تحمل جریان لحظهای (Surge) مناسب
• مناسب برای AC به DC در مدارهای کممصرف
• نصب آسان روی PCB های SMD
• قابلیت اطمینان بالا در کاربردهای عمومی
کاربردهای پیشنهادی
• منابع تغذیه سوئیچینگ کوچک (SMPS)
• درایور LED های کممصرف
• آداپتورهای سبک و فشرده
• تجهیزات الکترونیکی SMD
• مدارات یکسوساز AC به DC
• بردهای کنترلی و مصرفی
• پروژههای الکترونیکی و DIY
• سیستمهای تغذیه سبک
دیتاشیت پل دیود MB10S :
