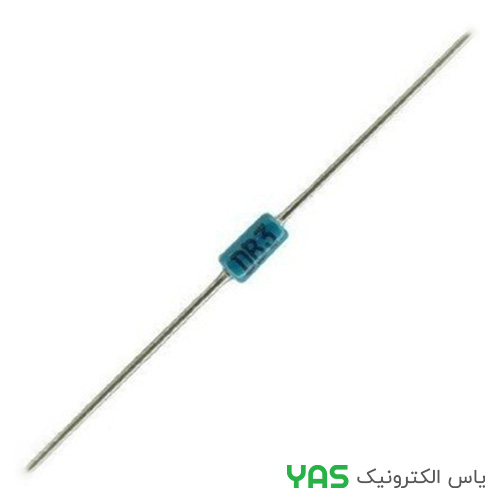

دیاک DB3 پکیج DO-35 :
دیاک **DB3** یک دیود دوطرفه تحریک (DIAC) است که برای راهاندازی ترایاکها (TRIAC) در مدارهای کنترل فاز AC طراحی شده است. این قطعه پس از رسیدن ولتاژ دو سر خود به مقدار شکست، بهصورت ناگهانی هدایت شده و پالس لازم برای تحریک گیت ترایاک را فراهم میکند. DB3 به دلیل تقارن مناسب ولتاژ شکست، عملکرد پایدار و قیمت اقتصادی، یکی از پرکاربردترین دیاکها در مدارهای دیمر، کنترل سرعت موتورهای AC، کنترل هیتر و بالاستهای الکترونیکی است.
دیاک DB3 در پکیج **DO-35** عرضه شده و دارای ولتاژ شکست **28 تا 36 ولت** است. این قطعه قطبیت ندارد و در هر دو جهت عملکرد یکسانی ارائه میدهد.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع قطعه | DIAC (Trigger Diode) |
| مدل | DB3 |
| ولتاژ شکست (VBO) | 28V تا 36V |
| جریان شکست (IBO) | 50µA (تیپیک) |
| حداکثر جریان پیک | 2A |
| تقارن ولتاژ شکست | حداکثر 3V |
| پکیج | DO-35 (Axial) |
| نوع نصب | Through Hole |
| دمای کاری | -40 تا +125°C |
—
ویژگیهای کلیدی
• دیاک دوطرفه بدون قطبیت
• ولتاژ شکست 28 تا 36 ولت
• جریان تحریک پایین
• مناسب برای راهاندازی انواع ترایاک
• تقارن بسیار خوب در هر دو جهت هدایت
• عملکرد پایدار در مدارهای کنترل فاز
• پکیج DO-35 مناسب نصب Through Hole
• ابعاد کوچک و قابلیت اطمینان بالا
—
کاربردهای پیشنهادی
• دیمر روشنایی AC
• کنترل سرعت موتورهای AC
• کنترل هیترهای برقی
• راهاندازی ترایاکها (BT136، BT137، BT138، BT139، BTA16 و …)
• بالاستهای الکترونیکی
• رلههای حالت جامد (SSR)
• تجهیزات صنعتی و اتوماسیون
• مدارهای کنترل توان AC
—
دیتاشیت دیاک DB3 :
—
