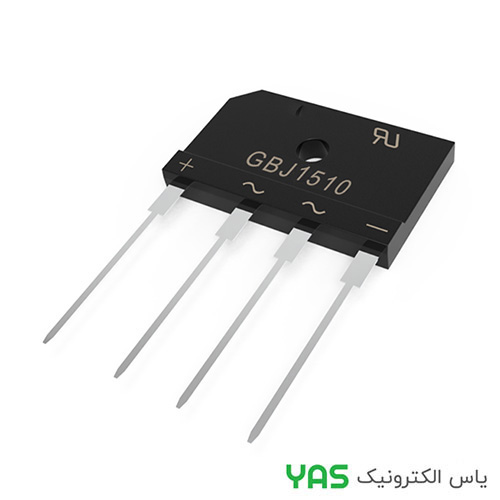

پل دیود GBJ1510 اورجینال :
پل دیود GBJ1510 یک یکسوساز پل تمامموج از نوع سیلیکونی گلسپسیویت (Glass Passivated) است که برای تبدیل ولتاژ AC به DC در منابع تغذیه سوئیچینگ، اینورترها، شارژرهای صنعتی، درایور موتور، تجهیزات قدرت و مدارات صنعتی طراحی شده و به دلیل جریان بالا و ولتاژ کاری زیاد، یکی از قطعات استاندارد و پرمصرف در الکترونیک قدرت محسوب میشود.
این قطعه شامل چهار دیود داخلی در یک پکیج یکپارچه با قابلیت دفع حرارت مناسب است و برای کاربردهای جریان متوسط تا نسبتاً بالا در ورودی AC به DC بسیار مناسب میباشد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | Single Phase Bridge Rectifier |
| جریان متوسط خروجی (IF(AV)) | 15 A |
| ولتاژ معکوس تکرارشونده (VRRM) | 1000 V |
| ولتاژ RMS ورودی | 700 V |
| جریان Surge (IFSM) | 240 تا 300 A |
| افت ولتاژ مستقیم (VF) | حدود 1.0 تا 1.1 V در هر دیود |
| دمای کاری | -55 تا +150 °C |
| پکیج | GBJ (Through Hole) |
| نوع ساخت | Glass Passivated |
ویژگیهای کلیدی
• پل دیود یکسوساز تمامموج مناسب AC به DC
• جریاندهی بالا تا 15 آمپر
• تحمل ولتاژ بالا تا 1000 ولت
• مناسب برای منابع تغذیه صنعتی و سوئیچینگ
• قابلیت تحمل جریان لحظهای بالا (Surge Current)
• طراحی مناسب برای دفع حرارت بهتر در بارهای متوسط تا سنگین
• افت ولتاژ مناسب و راندمان خوب
• قابلیت اطمینان بالا در کاربردهای صنعتی
کاربردهای پیشنهادی
• منابع تغذیه سوئیچینگ صنعتی (SMPS)
• شارژرهای باتری متوسط و صنعتی
• اینورترها و مبدلهای توان
• درایور موتورهای DC و AC
• تجهیزات صنعتی و اتوماسیون
• سیستمهای برق قدرت
• مدارات یکسوساز AC به DC
• پروژههای الکترونیک قدرت
دیتاشیت پل دیود GBJ1510 :
