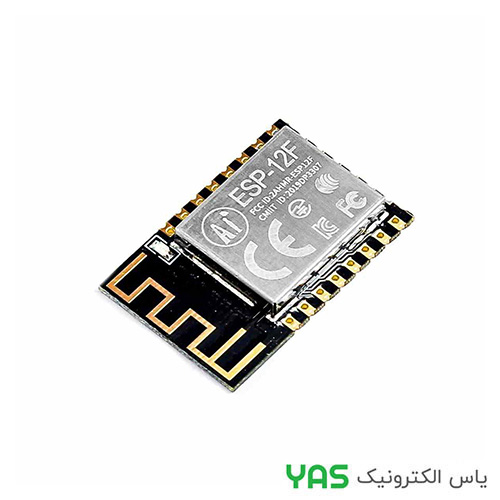

ماژول وای فای ESP-12F برند AI–THINKER

ماژول وای‌فای ESP-12F از پروتکل استاندارد IEEE802.11 b/g/n، یک پشته کامل پروتکل TCP/IP، پشتیبانی می‌کند. کاربران می‌توانند از این ماژول برای افزودن قابلیت‌های شبکه به دستگاه‌های موجود یا ساخت کنترل‌کننده‌های شبکه جداگانه استفاده کنند.

ESP8266 یک SOC بی‌سیم با کارایی بالا است که حداکثر کاربرد را با کمترین هزینه و امکانات نامحدود برای تعبیه قابلیت وای‌فای در سایر سیستم‌ها ارائه می‌دهد.

ESP8266 یک راهکار شبکه وای‌فای کامل و مستقل است که می‌تواند به طور مستقل یا به عنوان یک Slave که روی MCUهای میزبان دیگر اجرا می‌شود، عمل کند. ESP8266 قادر است وقتی توسط یک برنامه تغذیه می‌شود، مستقیماً از یک حافظه فلش خارجی بوت شود و تنها پردازنده برنامه در دستگاه است. حافظه پنهان داخلی به بهبود عملکرد سیستم و کاهش نیاز به حافظه کمک می‌کند.

در مورد دیگر، ESP8266 مسئول دسترسی به اینترنت بی‌سیم است. وقتی صحبت از وظیفه آداپتور WiFi می‌شود، می‌توان آن را به هر طراحی مبتنی بر میکروکنترلر اضافه کرد. اتصال ساده و آسان است، فقط از طریق رابط SPI / SDIO یا پورت I2C / UART.

قابلیت‌های پردازش و ذخیره‌سازی قدرتمند روی تراشه ESP8266 به آن اجازه می‌دهد تا حسگرها و سایر دستگاه‌های خاص برنامه را از طریق پورت GPIO ادغام کند و منابع سیستم را در طول توسعه و بهره‌برداری اولیه به حداقل برساند.

مشخصات:

مدل ماژول ESP-12F
بسته بندی SMD22
اندازه 24*16*3(±0.2)میلی متر
فلش SPI پیش فرض 32 مگابیت
رابط UART/GPIO/ADC/PWM
پورت IO 9
نرخ باود UART پشتیبانی 300 تا 4608000 bps ˈپیش فرض 115200 bps
محدوده فرکانس 2412 تا 2484 مگاهرتز
آنتن PCB
ولتاژ منبع تغذیه 3.0V ~ 3.6Vˈجریان معمول 3.3Vˈ >500mA
