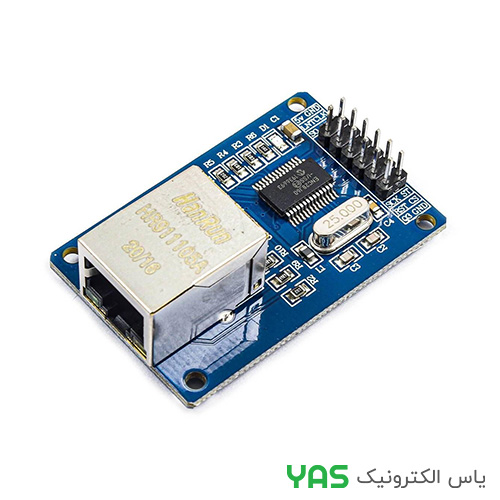

ماژول شبکه ENC28J60 (کنترلر اترنت)
ماژول شبکه ENC28J60 یک کنترلر اترنت (Ethernet Controller) مستقل است که با رابط SPI به میکروکنترلر متصل می‌شود و امکان اتصال پروژه‌های الکترونیکی به شبکه محلی و اینترنت را فراهم می‌کند. این ماژول بر پایه چیپ ENC28J60 شرکت Microchip طراحی شده و از پروتکل‌های TCP/IP پشتیبانی می‌کند. ماژول ENC28J60 یکی از محبوب‌ترین و مقرون‌به‌صرفه‌ترین گزینه‌ها برای افزودن قابلیت شبکه به پروژه‌های آردوینو، رزبری‌پای و سایر میکروکنترلرها محسوب می‌شود.
مشخصات فنی
| نوع قطعه | کنترلر اترنت (Ethernet Controller) |
| مدل | ENC28J60 |
| رابط ارتباطی | SPI (حداکثر 10 مگاهرتز) |
| ولتاژ تغذیه | 3.3 ولت (ماژول دارای رگولاتور 3.3 ولت و مدار سطح‌شیفت برای 5 ولت) |
| استاندارد اترنت | IEEE 802.3 |
| سرعت ارتباط | 10 مگابیت بر ثانیه (10Base-T) |
| پشتیبانی از پروتکل‌ها | TCP/IP, UDP, ICMP, DHCP, DNS |
| حافظه بافر | 8 کیلوبایت SRAM داخلی |
| تعداد سوکت | حداکثر 4 سوکت همزمان |
| آدرس MAC | دارای آدرس MAC یکتا |
| رابط فیزیکی | RJ45 با ترانسفورماتور داخلی |
| دمای کاری | 40- تا 85+ درجه سانتی‌گراد |
| ابعاد | حدود 57 × 35 میلی‌متر |
| پین‌های خروجی | VCC، GND، SCK، SO، SI، CS، RESET، INT |
ویژگی‌های کلیدی
- اتصال آسان با SPI: فقط با 4 سیم (SCK، SO، SI، CS) به میکروکنترلر متصل می‌شود.
- سازگاری با ۳.۳ و ۵ ولت: ماژول دارای رگولاتور داخلی و مدار سطح‌شیفت است.
- پشتیبانی از TCP/IP: امکان پیاده‌سازی سرور وب، کلاینت HTTP، ارسال ایمیل و غیره.
- آدرس MAC یکتا: هر ماژول دارای آدرس MAC منحصربه‌فرد است.
- دارای رابط RJ45: اتصال مستقیم کابل شبکه بدون نیاز به قطعات اضافی.
- مصرف توان پایین: مناسب برای پروژه‌های اینترنت اشیاء (IoT).
- قیمت مناسب: یکی از ارزان‌ترین راه‌حل‌های افزودن اترنت به پروژه‌ها.
کاربردهای پیشنهادی
- پروژه‌های اینترنت اشیاء (IoT) و اتوماسیون خانگی
- سرورهای وب کوچک و کنترل از راه دور
- سیستم‌های پایش و مانیتورینگ شبکه
- دستگاه‌های صنعتی متصل به شبکه
- پروژه‌های آموزشی و آزمایشگاهی
- ساخت گره‌های شبکه بی‌سیم با افزودن ماژول وای‌فای
