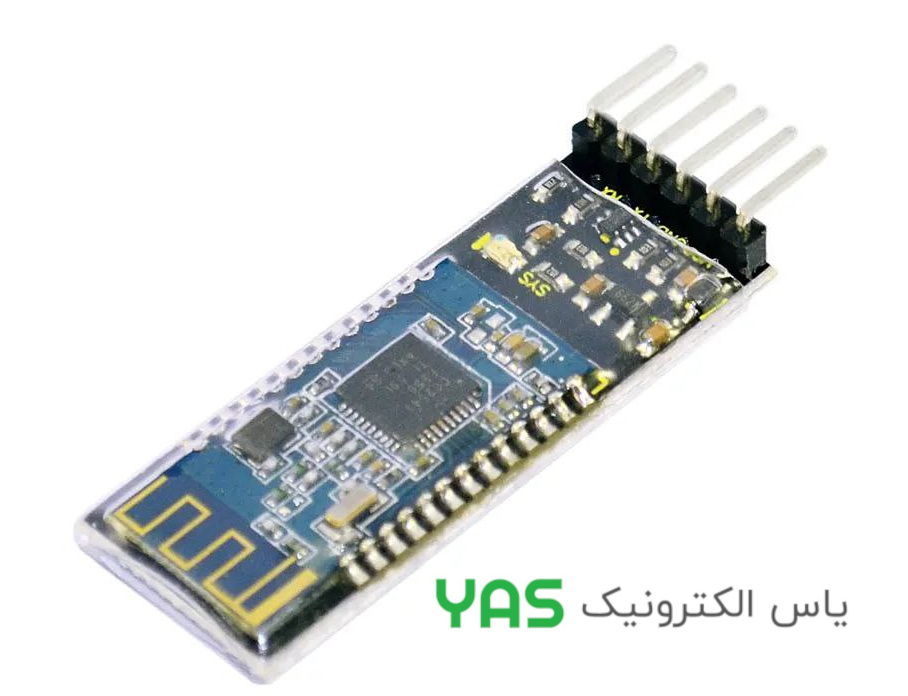

ماژول بلوتوث HM-10

ماژول بلوتوث HM-10 کاملاً همه‌کاره است، نسخه‌های مختلفی دارد و می‌تواند در ترکیب‌های مختلفی مانند HM-10 و دستگاه موبایل، HM-10 و HM-10، HM-10 و کامپیوتر و غیره استفاده شود. این نسخه روی یک برد بریک‌اوت مونتاژ شده است که منبع تغذیه و اتصالات UART را برای پین‌هایی که برای کار مناسب هستند، در معرض نمایش قرار می‌دهد. برد بریک‌اوت شامل یک کنترلر قدرت 3.3 ولتی است که آنها را با ۵ ولت سازگار می‌کند. باید در نظر داشته باشید که پین ​​RX هنوز ۳.۳ ولت است و هنگام استفاده از 5 ولت Dasduino، باید TX 5 ولت Dasduino را برای RX HM-10 به 3.3 ولت تبدیل کنید.

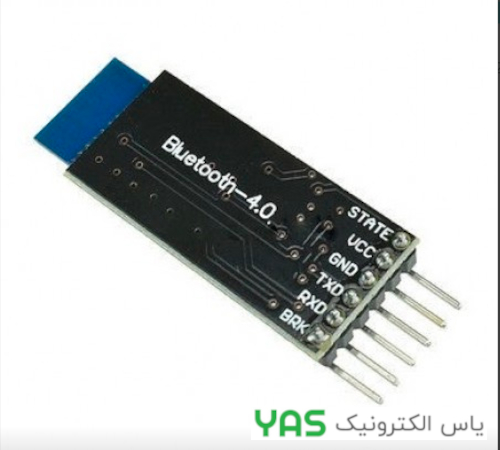

شرح پین:

STATE: وضعیت اتصال
LOW: وقتی متصل نیست. HIGH – وقتی متصل است.

VCC: منبع تغذیه ۳.۶ ولت به ۶ ولت

GND: زمینTXD – ارسال سریال UART
RXD: دریافت سریال UART
BRK: پین Break. وقتی اتصال فعال است، تنظیم پین BRK روی LOW اتصال را مختل می‌کند. وقتی اتصالی وجود ندارد، تنظیم پین BRK روی HIGH یا LOW هیچ تاثیری ندارد.
