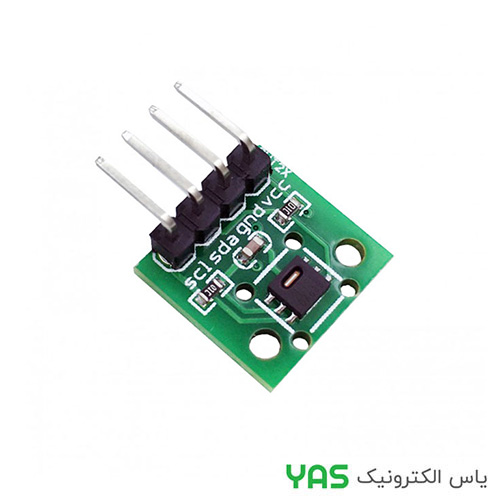

ماژول اندازه‌گیری دما و رطوبت SHT20
ماژول SHT20 یک سنسور دیجیتال برای اندازه‌گیری هم‌زمان دما و رطوبت نسبی است که از سنسور دقیق Sensirion SHT20 بهره می‌برد. این سنسور با کالیبراسیون کارخانه‌ای و رابط ارتباطی I²C، اطلاعات دما و رطوبت را به‌صورت دیجیتال در اختیار میکروکنترلر قرار می‌دهد. SHT20 دارای دقت معمول حدود ±3% RH برای رطوبت و ±0.3°C برای دما بوده و به‌دلیل مصرف پایین و ابعاد کوچک، برای پروژه‌های میکروکنترلری، سیستم‌های مانیتورینگ محیطی و تجهیزات هوشمند مناسب است.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع محصول | ماژول سنجش دما و رطوبت دیجیتال |
| مدل | SHT20 |
| سازنده سنسور | Sensirion |
| رابط ارتباطی | I²C |
| محدوده اندازه‌گیری رطوبت | 0% تا 100% RH |
| دقت معمول رطوبت | ±3% RH |
| رزولوشن رطوبت | تا 0.04% RH |
| محدوده اندازه‌گیری دما | -40°C تا +125°C |
| دقت معمول دما | ±0.3°C |
| رزولوشن دما | تا 0.01°C |
| زمان پاسخ رطوبت | حدود 8s |
| ولتاژ تغذیه سنسور | 2.1V تا 3.6V |
| نوع خروجی | دیجیتال |
| کالیبراسیون | کالیبره‌شده در کارخانه |
| نوع سنجش رطوبت | خازنی |
| نوع نصب | SMD / ماژولی |
ویژگی‌های کلیدی
- اندازه‌گیری هم‌زمان دما و رطوبت
- دقت رطوبت حدود ±3% RH
- دقت دما حدود ±0.3°C
- دارای رابط ارتباطی استاندارد I²C
- کالیبراسیون کارخانه‌ای برای دقت مناسب
- مصرف توان پایین در حالت کاری
- مناسب برای اتصال به میکروکنترلرها
- مناسب برای سیستم‌های پایش محیطی
کاربردهای پیشنهادی
- پایش دما و رطوبت محیط
- سیستم‌های هوشمند و اینترنت اشیا
- تجهیزات اندازه‌گیری و مانیتورینگ
- کنترل تهویه و شرایط محیطی
- پروژه‌های آردوینو و میکروکنترلری
- تجهیزات قابل‌حمل و باتری‌محور
نکته مهم
سنسور SHT20 مستقیماً با ولتاژ 2.1V تا 3.6V کار می‌کند؛ بنابراین در ماژول‌های آماده ممکن است مدار تنظیم ولتاژ یا تبدیل سطح منطقی وجود داشته باشد. مشخصات ولتاژ ورودی، پین‌ها و ابعاد برد به طراحی ماژول بستگی دارد و ممکن است بین نمونه‌های مختلف بازار متفاوت باشد. دقت اعلام‌شده نیز مربوط به خود سنسور SHT20 است و شرایط نصب، جریان هوا و محیط می‌تواند بر نتیجه اندازه‌گیری اثر بگذارد.
