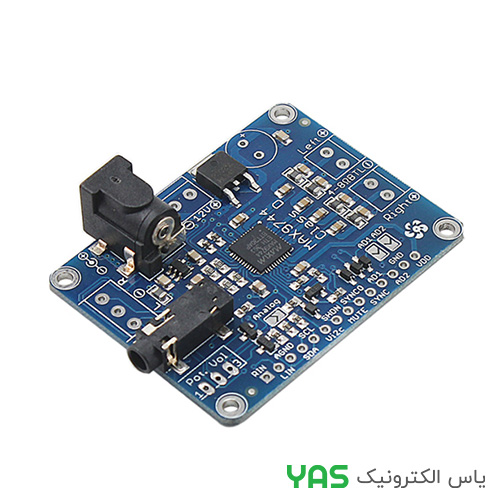

ماژول آمپلی فایر استریو 20W مبتنی بر MAX9744 :
ماژول **آمپلی‌فایر استریو MAX9744** یک تقویت‌کننده صوتی **کلاس D** با کیفیت **Hi-Fi** است که بر پایه تراشه **MAX9744** شرکت **Analog Devices (Maxim Integrated)** طراحی شده است. این تراشه با راندمان بالا، نویز بسیار کم و کنترل حجم صدای داخلی، برای ساخت اسپیکرهای رومیزی، سیستم‌های چندرسانه‌ای، تلویزیون، داک صوتی و پروژه‌های DIY گزینه‌ای ایده‌آل محسوب می‌شود.
تراشه **MAX9744** با تغذیه **4.5 تا 14 ولت DC** کار می‌کند و در ولتاژ **12 ولت** قادر است تا **20 وات برای هر کانال** روی بلندگوهای **4 اهم** تولید کند. این آی‌سی از معماری **Filterless Class-D** با مدولاسیون Spread Spectrum بهره می‌برد که موجب کاهش تداخل الکترومغناطیسی (EMI) شده و نیازی به فیلتر خروجی LC ندارد. همچنین دارای کنترل دیجیتال یا آنالوگ حجم صدا، مدار حذف صدای Pop & Click و حفاظت اتصال کوتاه و افزایش دما است.
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مدل تراشه | MAX9744 |
| نوع مدار | Class-D Stereo Audio Amplifier |
| تعداد کانال | 2 کانال (استریو) |
| توان خروجی | 2×20 وات |
| ولتاژ تغذیه | 4.5 تا 14 ولت DC |
| ولتاژ پیشنهادی | 12 ولت DC |
| امپدانس بلندگو | 4 تا 8 اهم |
| راندمان | تا 93% |
| اعوجاج (THD+N) | 0.04% |
| نسبت سیگنال به نویز (SNR) | بیش از 90dB |
| کنترل صدا | دیجیتال (I²C) یا آنالوگ |
| ورودی صدا | AUX استریو |
| حفاظت داخلی | اتصال کوتاه، افزایش دما و Shutdown |
—
ویژگی‌های کلیدی
• تراشه اصلی MAX9744 شرکت Analog Devices (Maxim Integrated)
• آمپلی‌فایر کلاس D با راندمان تا 93 درصد
• توان خروجی استریو 2×20 وات
• بدون نیاز به فیلتر خروجی (Filterless Design)
• مدولاسیون Spread Spectrum جهت کاهش EMI
• کنترل حجم صدا به‌صورت آنالوگ یا از طریق I²C
• مدار حذف صدای Pop & Click هنگام روشن و خاموش شدن
• دارای حفاظت اتصال کوتاه و حفاظت حرارتی
—
کاربردهای پیشنهادی
• اسپیکرهای رومیزی
• سیستم‌های صوتی چندرسانه‌ای
• داک‌های صوتی
• تلویزیون و مانیتور
• پروژه‌های DIY صوتی
• تقویت‌کننده صوتی برای بلندگوهای 4 و 8 اهم
—
