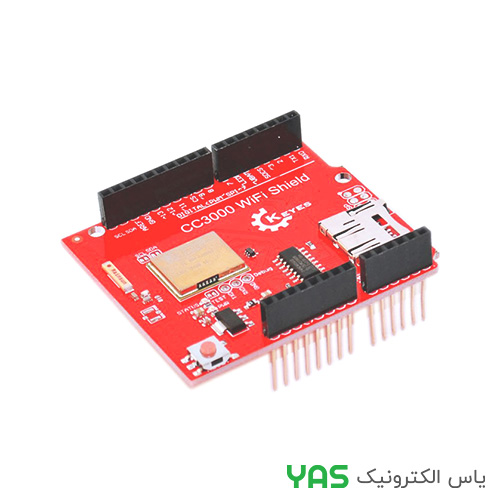

شیلد آردوینو CC3000 (شیلد وای فای)
شیلد آردوینو CC3000 یک برد توسعه (Shield) است که قابلیت اتصال بی‌سیم Wi-Fi را به بردهای آردوینو اضافه می‌کند. این شیلد بر پایه ماژول CC3000 شرکت Texas Instruments طراحی شده و از طریق رابط SPI با آردوینو ارتباط برقرار می‌کند. این شیلد به دلیل یکپارچه‌سازی پشته TCP/IP داخلی و رابط سوکت BSD، امکان پیاده‌سازی سرور و کلاینت TCP/UDP را بدون نیاز به پردازش سنگین فراهم می‌کند. این محصول در دو نسخه با آنتن سرامیکی داخلی و نسخه با کانکتور uFL برای آنتن خارجی عرضه شده است. توجه داشته باشید که ماژول CC3000 توسط سازنده منسوخ شده و جایگزین آن WINC1500 توصیه می‌شود.
مشخصات فنی
| نوع قطعه | شیلد وای فای آردوینو (Arduino WiFi Shield) |
| چیپ اصلی | Texas Instruments CC3000 |
| رابط ارتباطی | SPI (با پین IRQ برای وقفه) |
| استاندارد Wi-Fi | 802.11b/g |
| امنیت | Open/WEP/WPA/WPA2، TKIP & AES |
| پشته TCP/IP | داخلی با رابط BSD Socket |
| حالت‌های TCP/UDP | Client و Server (حداکثر 4 سوکت همزمان) |
| حالت AP | پشتیبانی نمی‌شود (فقط اتصال به AP) |
| ولتاژ کاری | 3.3 ولت (دارای رگولاتور و Level Shifter برای 5 ولت) |
| حداکثر جریان | 350 میلی‌آمپر (پیک) |
| نوع آنتن | سرامیکی داخلی یا کانکتور uFL (بسته به نسخه) |
| حافظه جانبی | دارای سوکت MicroSD |
| سازگاری | Arduino Uno، Mega، Leonardo/Micro |
| پین‌های اتصال | SCK=13، MISO=12، MOSI=11، CS=10، VBAT_EN=5، CS SD=4، IRQ=3 |
| دمای کاری | 0 تا 50+ درجه سانتی‌گراد |
ویژگی‌های کلیدی
- ارتباط SPI: انتقال داده با سرعت بالا و پشتیبانی از وقفه (IRQ) برای اتصالات ناهمزمان.
- پشته TCP/IP داخلی: کاهش بار پردازشی روی میکروکنترلر و سادگی برنامه‌نویسی.
- پشتیبانی از 4 سوکت همزمان: امکان مدیریت چندین اتصال TCP/UDP به طور همزمان.
- رگولاتور 3.3 ولت داخلی: تأمین جریان تا 350 میلی‌آمپر برای ماژول.
- Level Shifter: سازگاری با سطوح منطقی 3 و 5 ولت.
- سوکت MicroSD: امکان ذخیره‌سازی داده‌ها روی کارت حافظه.
- دکمه ریست: ریست کردن ماژول بدون نیاز به قطع برق.
کاربردهای پیشنهادی
- پروژه‌های اینترنت اشیا (IoT) و کنترل از راه دور
- ایستگاه‌های هواشناسی و ثبت داده (Data Logger)
- سرورهای وب کوچک و کنترلرهای مبتنی بر مرورگر
- ربات‌های کنترل‌شده از طریق وای فای
- نمایش داده‌های سنسورها در سرورهای ابری مانند Ubidots
نکته مهم
هنگام استفاده از شیلد CC3000، حتماً از یک منبع تغذیه خارجی با جریان حداقل 1 آمپر استفاده کنید، زیرا پورت USB کامپیوتر جریان کافی برای تأمین برق آردوینو و این شیلد را ندارد و باعث عملکرد ناپایدار می‌شود. این شیلد از حالت AP (نقطه دسترسی) پشتیبانی نمی‌کند و فقط می‌تواند به یک روتر وای فای متصل شود. برای استفاده با آردوینو مگا، لئوناردو یا Due، باید جامپرهای SPI روی پشت شیلد را لحیم کنید.
