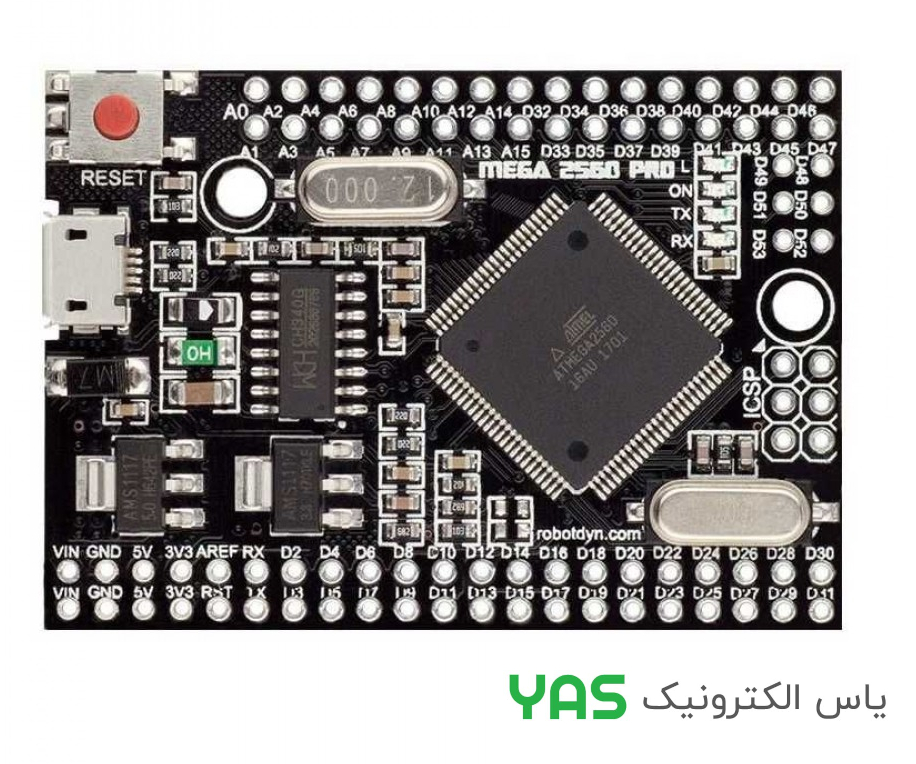

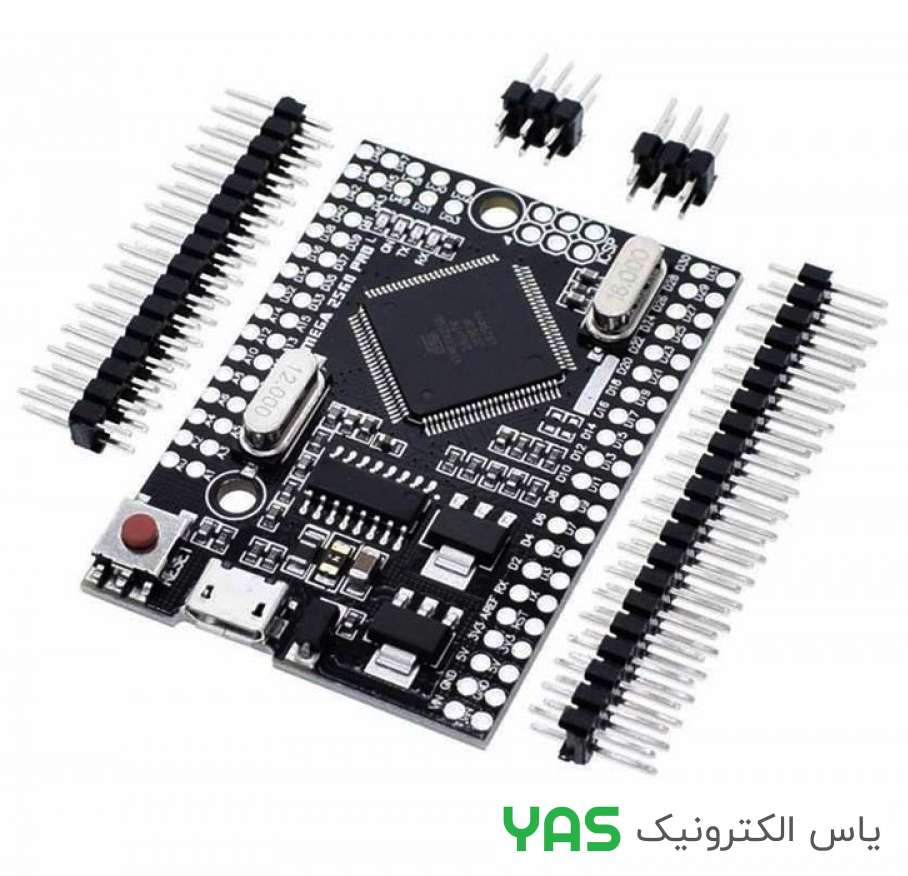

آردوینو MEGA2560 PRO MINI

این برد با آردوینو مگا 2560 سازگار است. این برد دارای ابعاد جمع و جور 38 در 54 میلی‌متر است و یک راه حل عالی برای توسعه پروژه‌های مبتنی بر ATmega2560 می‌باشد.

ویژگی‌های Mega Pro Embed مشابه آردوینو مگا 2560 است. اگرچه یک برد Embed است، اما به اندازه برد مگا پایدار است. از تراشه اصلی استفاده می‌کند و یک تشدیدگر کوارتز با کیفیت بالا 16 مگاهرتز روی برد وجود دارد.

اتصالات:
این برد دارای یک کانکتور Micro USB است که به شما امکان می‌دهد میکروکنترلر را از طریق آداپتور USB-UART CH340 به کامپیوتر متصل کنید (ممکن است نصب درایور لازم باشد).

اتصال به کامپیوتر از طریق کانکتور micro USB رایج (که به طور جهانی توسط اکثر تلفن‌ها، از جمله تلفن‌های هوشمند اندرویدی استفاده می‌شود) فراهم می‌شود.

مشخصات تغذیه:
برد را می‌توان مستقیماً از طریق کانکتور Micro USB یا از طریق کنتاکت مربوطه روی برد (Vin) تغذیه کرد. تنظیم‌کننده ولتاژ مورد استفاده در محدوده 6 تا 9 ولت DC کار می‌کند.

حداکثر جریان خروجی برای 5 ولت حدود 800 میلی‌آمپر است، در حالی که برای 3.3 ولت حدود 800 میلی‌آمپر است.

رگولاتور ولتاژ امکان استفاده از حداکثر 18 ولت را به عنوان مقدار ورودی فراهم می‌کند، با این حال توصیه نمی‌کنیم از مقادیر توصیه‌شده ذکر شده عبور کنید، زیرا این امر می‌تواند منجر به گرمای بیش از حد و آسیب به دستگاه شود.

مشخصات:

میکروکنترلر ATmega2560
مبدل USB-TTL CH340
خروجی 5 ولت-800 میلی‌آمپر
ورودی برق. 5 ولت
ورودی برق. فیش VIN/DC 5 ولت
مصرف برق 5 ولت 220 میلی آمپر
سطح منطقی 5 ولت
USB میکرو USB
فرکانس کلاک 16 مگاهرتز
ولتاژ منبع تغذیه 5 ولت
ورودی/خروجی دیجیتال 54
ورودی/خروجی آنالوگ 16
اندازه حافظه 256 کیلوبایت
نوع/اندازه رم داده 8 کیلوبایت
نوع/اندازه ROM داده 4 کیلوبایت
نوع رابط ISP
طول×عرض 38×54 میلی متر
