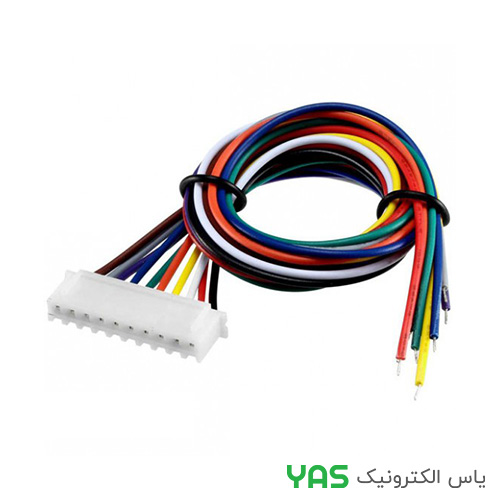

کانکتور دزدگیری XH 10PIN مادگی سیم دار
کانکتور دزدگیری XH 10PIN مادگی سیم دار، یک کانکتور آماده و استاندارد برای اتصال سریع و مطمئن در پروژههای الکترونیکی است. این کانکتور از نوع مادگی (Female) بوده و سیمها از قبل به پایههای آن پرس شدهاند، بنابراین نیازی به لحیمکاری یا پرسکاری در زمان استفاده ندارید. سری XH یکی از رایجترین کانکتورهای مینیاتوری در صنعت الکترونیک است که توسط شرکت JST (Japan Solderless Terminal) طراحی شده است. مدل 10 پین با سیمهای رنگی برای کاربردهایی که نیاز به اتصال ده رشته سیم دارند، مانند ارتباطات پیشرفته، تغذیه چندگانه و سیگنالهای کنترلی گسترده، بسیار مناسب است.
مشخصات فنی
| نوع قطعه | کانکتور الکتریکی مادگی (Female Connector) سری XH |
| برند / سری | JST XH |
| تعداد پین | 10 |
| فاصله پایه (Pitch) | 2.54 میلیمتر |
| ولتاژ نامی | 250 ولت AC/DC |
| جریان نامی | حدود 2 تا 3 آمپر |
| سایز سیم | معمولاً 26 تا 22 AWG |
| طول سیم | متغیر (معمولاً 15 تا 30 سانتیمتر) |
| رنگ سیم | معمولاً قرمز (VCC)، مشکی (GND)، سفید، زرد، آبی، سبز، نارنجی، بنفش، خاکستری و صورتی (سیگنالها) |
| دمای کاری | 25- تا 85+ درجه سانتیگراد |
| جنس بدنه | پلیآمید با درجه اشتعال UL94V-0 |
| جنس کنتاکت | آلیاژ مس با روکش نیکل یا قلع |
| نوع اتصال | پرس شده (Crimp) روی سیم |
ویژگیهای کلیدی
- آماده به مصرف: سیمها از قبل به پایههای کانکتور پرس شدهاند و نیازی به ابزار پرس یا لحیمکاری نیست.
- اتصال سریع و قابل اعتماد: با مکانیزم قفل (Latch) برای اتصال محکم و جلوگیری از جدا شدن ناخواسته.
- رنگبندی استاندارد: سیمهای رنگی برای تشخیص آسان عملکرد هر رشته.
- سازگار با بردها: فاصله پایه 2.54 میلیمتر با بردهای آزمایشی (Breadboard) و هدرهای استاندارد 0.1 اینچی سازگار است.
- انعطافپذیری: سیمهای افشان با روکش PVC یا سیلیکون در طولهای مختلف موجود است.
- مقاوم در برابر دما: محدوده دمایی وسیع برای استفاده در محیطهای مختلف.
کاربردهای پیشنهادی
- اتصال ارتباطات پیشرفته بین ماژولها و میکروکنترلرها
- اتصال سنسورهای 10 سیمه و ماژولهای پیچیده
- اتصال تغذیه و سیگنالهای کنترلی در پروژههای رباتیک پیشرفته
- پروژههای اتوماسیون صنعتی و اینترنت اشیاء (IoT)
- اتصال صفحهنمایشها و ماژولهای نمایشگر با رابطهای متعدد
- ساخت کابلهای رابط (Jumper) و هارنس (Harness)
نکته مهم
کانکتورهای XH با فاصله پایه 2.54 میلیمتر دارای طراحی محکمتری نسبت به کانکتورهای مخابراتی (مثل سری ZH) هستند و توسط خار (Latch) قفل میشوند. این کانکتور مادگی (Female) برای اتصال به کانکتور نری (Male) روی برد طراحی شده است که باید به صورت جداگانه تهیه شود. سیمهای این کانکتور معمولاً به صورت ساده و بدون قلعاندود در انتها ارائه میشوند. هنگام خرید به طول سیم، جنس روکش (PVC یا سیلیکون) و سایز سیم (AWG) توجه فرمایید. سیمهای سیلیکونی انعطافپذیری بیشتری دارند و برای کاربردهای متحرک مناسبتر هستند.
