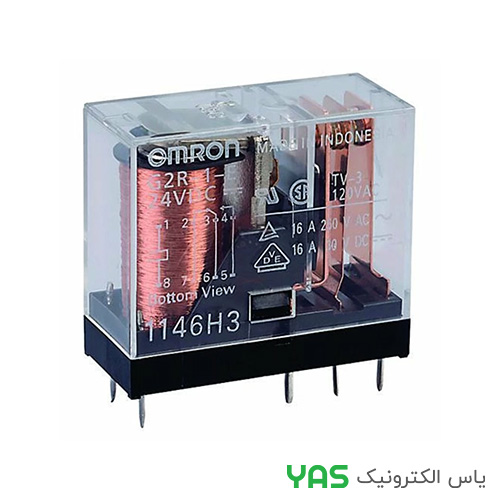

رله کتابی شیشه‌ای 24 ولت تک کنتاکت 16 آمپر G2R-1-E برند Omron
رله G2R-1-E یک رله الکترومکانیکی قدرت از سری G2R شرکت Omron است که به دلیل طراحی کتابی شیشه‌ای (Flux Protection)، ابعاد کوچک، وزن سبک و قابلیت سوئیچینگ جریان بالا، برای نصب روی بردهای مدار چاپی طراحی شده است. این رله با کویل 24 ولت DC کار می‌کند و ساختار آن از نوع SPDT (تک کنتاکت تبدیل) با 8 پایه است که با سوکت‌های استاندارد IC سازگار می‌باشد.
مشخصات فنی
| نوع قطعه | رله الکترومکانیکی قدرت (Power Relay) |
| مدل | G2R-1-E DC24 |
| برند | Omron |
| سری | G2R |
| ولتاژ کویل | 24 ولت DC |
| مقاومت کویل | 1.1 کیلو اهم |
| جریان کویل | 21.8 میلی‌آمپر |
| توان کویل | 530 میلی‌وات |
| ولتاژ فعال‌سازی (Pick-up) | 16.8 ولت (70% ولتاژ نامی) |
| ولتاژ رهاسازی (Release) | 3.6 ولت (15% ولتاژ نامی) |
| نوع کنتاکت | SPDT (1 Form C) – یک کنتاکت تبدیل |
| تعداد پین | 8 پین |
| جنس کنتاکت | آلیاژ نقره (Silver Alloy) |
| مقاومت کنتاکت | حداکثر 30 میلی‌اهم |
| بار نامی (مقاومتی) | 16A 250VAC / 16A 30VDC |
| حداکثر جریان سوئیچینگ | 16 آمپر |
| حداکثر ولتاژ سوئیچینگ | 380 ولت AC / 125 ولت DC |
| حداکثر توان سوئیچینگ | 4000 ولت‌آمپر / 480 وات |
| عمر مکانیکی | حداقل 20,000,000 بار قطع و وصل |
| عمر الکتریکی | حداقل 100,000 بار قطع و وصل |
| زمان عملکرد | حداکثر 15 میلی‌ثانیه |
| زمان رهاسازی | حداکثر 5 میلی‌ثانیه |
| مقاومت عایقی | حداقل 1000 مگااهم (در 500 ولت DC) |
| استحکام دی‌الکتریک (کویل و کنتاکت) | 5000 ولت AC برای 1 دقیقه |
| دمای کاری | 40- تا 70+ درجه سانتی‌گراد |
| ابعاد | حدود 29 × 13 × 25.5 میلی‌متر |
| وزن | حدود 17 گرم |
| نوع نصب | نصب روی برد مدار چاپی (PCB) – DIP |
| استانداردها | UL, CSA, TUV, VDE |
ترتیب پایه‌ها (Pinout) – رله G2R-1-E (8 پین)
- پین‌های کویل: ورودی‌های سیم‌پیچ (بوبین) برای اعمال ولتاژ 24 ولت DC
- پین COM (مشترک): پایه مشترک کنتاکت متحرک
- پین NO (باز): کنتاکت معمولاً باز که با فعال‌سازی رله به COM متصل می‌شود
- پین NC (بسته): کنتاکت معمولاً بسته که در حالت عادی به COM متصل است و با فعال‌سازی رله قطع می‌شود
جدول صحت (Truth Table)
| وضعیت کویل | اتصال COM به NC | اتصال COM به NO |
| بدون ولتاژ (غیرفعال) | بسته (متصل) | باز (قطع) |
| ولتاژ 24V DC (فعال) | باز (قطع) | بسته (متصل) |
ویژگی‌های کلیدی
- ساختار کتابی شیشه‌ای (Flux Protection): مقاوم در برابر شار و مناسب برای فرآیند شستشوی برد
- ساختار SPDT با 8 پین: یک کنتاکت تبدیل برای انعطاف‌پذیری در طراحی مدار
- قابلیت سوئیچینگ جریان بالا: تا 16 آمپر برای بارهای مقاومتی
- مصرف توان کویل پایین: حدود 530 میلی‌وات
- ایزولاسیون بسیار بالا: استحکام دی‌الکتریک 5000 ولت AC بین کویل و کنتاکت
- عمر مکانیکی بسیار طولانی: 20,000,000 بار قطع و وصل
- زمان پاسخ سریع: زمان عملکرد حداکثر 15 میلی‌ثانیه و رهاسازی حداکثر 5 میلی‌ثانیه
- استانداردهای بین‌المللی: دارای گواهی UL، CSA، TUV و VDE
کاربردهای پیشنهادی
- کنترل بارهای AC/DC در مدارات صنعتی
- سیستم‌های تهویه مطبوع و کولر گازی
- لوازم خانگی مانند یخچال و ماشین لباسشویی
- تجهیزات الکترونیکی صنعتی و منابع تغذیه
- بردهای محافظ برق و تایمر
- مدارات کنترل از راه دور و اتوماسیون
نکته مهم
رله G2R-1-E برای کار با ولتاژ کویل 24 ولت DC طراحی شده است و استفاده از ولتاژ کمتر از مقدار نامی می‌تواند عملکرد رله را مختل کند. ولتاژ فعال‌سازی و رهاسازی تنها برای اهداف تستی ذکر شده‌اند و نباید به عنوان معیار طراحی استفاده شوند. این رله از نوع 8 پین با ساختار SPDT است و در هنگام نصب باید به ترتیب پایه‌ها دقت کنید. برای سوئیچینگ بارهای القایی، استفاده از مدار محافظ (مانند دیود هرزگرد) در موازی با بار توصیه می‌شود. جریان کنتاکت رله به نوع بار (مقاومتی، القایی، موتوری) و ولتاژ سوئیچینگ بستگی دارد و باید بر اساس شرایط واقعی مدار انتخاب شود.
