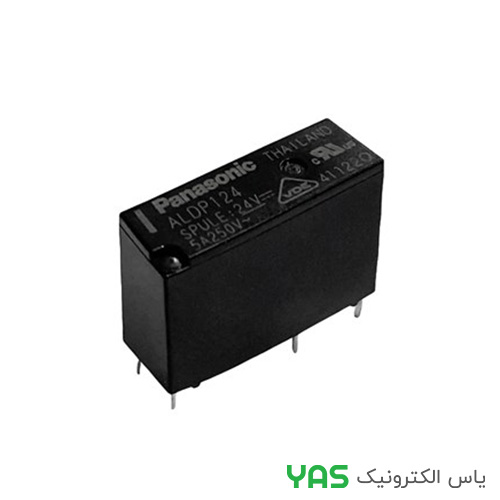

رله پکیجی 24 ولت باریک 4 پین ALDP124 برند Panasonic
رله ALDP124 یک رله الکترومکانیکی قدرت از سری LD-P شرکت پاناسونیک است که به دلیل طراحی فوق‌باریک (Slim)، ابعاد کوچک و قابلیت سوئیچینگ جریان بالا، برای نصب روی بردهای مدار چاپی با چگالی بالا طراحی شده است. این رله با کویل 24 ولت DC کار می‌کند و ساختار آن از نوع SPST-NO (یک کنتاکت معمولاً باز) با 4 پایه است. ALDP124 به دلیل ابعاد باریک، ایزولاسیون بالا و مقاومت حرارتی مناسب، در کاربردهای متنوعی مانند پکیج‌های شوفاژ، تهویه مطبوع، یخچال، مایکروویو و تجهیزات الکترونیکی استفاده می‌شود.
مشخصات فنی
| نوع قطعه | رله الکترومکانیکی قدرت باریک (Slim Power Relay) |
| مدل | ALDP124 |
| برند | Panasonic (پاناسونیک) |
| سری | LD-P (ALDP) |
| ولتاژ کویل | 24 ولت DC |
| مقاومت کویل | حدود 2.88 کیلو اهم (در دمای 20 درجه سانتی‌گراد) |
| جریان کویل | حدود 8.3 میلی‌آمپر |
| توان کویل | حدود 200 میلی‌وات |
| ولتاژ فعال‌سازی (Pick-up) | حداکثر 18 ولت |
| ولتاژ رهاسازی (Release) | حداقل 1.2 ولت |
| حداکثر ولتاژ مجاز کویل | 180% ولتاژ نامی |
| نوع کنتاکت | SPST-NO (1 Form A) – یک کنتاکت معمولاً باز |
| جنس کنتاکت | AgNi (نقره-نیکل) |
| مقاومت کنتاکت | حداکثر 100 میلی‌اهم (در 1A و 6VDC) |
| بار نامی (مقاومتی) | 5A 277VAC / 3A 30VDC |
| حداکثر جریان سوئیچینگ | 5 آمپر (AC) / 3 آمپر (DC) |
| حداکثر ولتاژ سوئیچینگ | 277 ولت AC / 30 ولت DC |
| حداکثر توان سوئیچینگ | 1385 ولت‌آمپر / 90 وات |
| عمر مکانیکی | حداقل 5,000,000 بار قطع و وصل |
| زمان عملکرد | حداکثر 10 میلی‌ثانیه |
| زمان رهاسازی | حداکثر 10 میلی‌ثانیه |
| مقاومت عایقی | حداقل 1000 مگااهم (در 500 ولت DC) |
| استحکام دی‌الکتریک (کویل و کنتاکت) | 4000 ولت AC برای 1 دقیقه |
| استحکام دی‌الکتریک (کنتاکت‌های باز) | 750 ولت AC برای 1 دقیقه |
| تحمل موج ضربه‌ای (Surge) | 10,000 ولت بین کنتاکت و کویل |
| دمای کاری | 40- تا 85+ درجه سانتی‌گراد |
| مقاومت در برابر شوک | 300 m/s² (عملکردی) / 1000 m/s² (تخریبی) |
| ابعاد | حدود 20.5 × 7.2 × 15.3 میلی‌متر (باریک) |
| وزن | حدود 4 گرم |
| نوع نصب | نصب روی برد مدار چاپی (PCB) – DIP |
| استانداردها | UL, C-UL, VDE, CQC |
ترتیب پایه‌ها (Pinout) – رله ALDP124
- پایه 1 و 2 (کویل): ورودی‌های سیم‌پیچ (بوبین) برای اعمال ولتاژ 24 ولت DC
- پایه COM (مشترک): پایه مشترک کنتاکت متحرک
- پایه NO (باز): کنتاکت معمولاً باز که با فعال‌سازی رله به COM متصل می‌شود
جدول صحت (Truth Table)
| وضعیت کویل | اتصال COM به NO |
| بدون ولتاژ (غیرفعال) | باز (قطع) |
| ولتاژ 24V DC (فعال) | بسته (متصل) |
ویژگی‌های کلیدی
- طراحی فوق‌باریک (Slim): عرض تنها 7.2 میلی‌متر، مناسب برای بردهای با چگالی بالا
- ساختار SPST-NO با 4 پایه: یک کنتاکت معمولاً باز برای روشن/خاموش کردن بار
- مصرف توان کویل پایین: حدود 200 میلی‌وات، مناسب برای مدارات کم‌مصرف
- ایزولاسیون بسیار بالا: استحکام دی‌الکتریک 4000 ولت AC بین کویل و کنتاکت
- تحمل موج ضربه‌ای بالا: 10,000 ولت بین کنتاکت و کویل
- عمر مکانیکی طولانی: 5,000,000 بار قطع و وصل
- زمان پاسخ سریع: زمان عملکرد و رهاسازی حداکثر 10 میلی‌ثانیه
- مقاومت حرارتی مناسب: عملکرد در محدوده 40- تا 85+ درجه سانتی‌گراد
- استانداردهای بین‌المللی: دارای گواهی UL، C-UL، VDE و CQC
کاربردهای پیشنهادی
- بردهای پکیج شوفاژ (مانند ایران رادیاتور و بوتان)
- سیستم‌های تهویه مطبوع و کولر گازی
- یخچال و فریزر
- مایکروویو و اجاق گاز
- هیترهای فن‌دار و آبگرمکن
- تجهیزات الکترونیکی صنعتی
- مدارات کنترل از راه دور و اتوماسیون
نکته مهم
رله ALDP124 برای کار با ولتاژ کویل 24 ولت DC طراحی شده است و استفاده از ولتاژ کمتر از مقدار نامی می‌تواند عملکرد رله را مختل کند. ولتاژ فعال‌سازی و رهاسازی تنها برای اهداف تستی ذکر شده‌اند و نباید به عنوان معیار طراحی استفاده شوند. این رله از نوع 4 پایه است و در هنگام نصب باید به ترتیب پایه‌ها دقت کنید. برای سوئیچینگ بارهای القایی، استفاده از مدار محافظ (مانند دیود هرزگرد) در موازی با بار توصیه می‌شود. جریان کنتاکت رله به نوع بار (مقاومتی، القایی، موتوری) و ولتاژ سوئیچینگ بستگی دارد و باید بر اساس شرایط واقعی مدار انتخاب شود.
