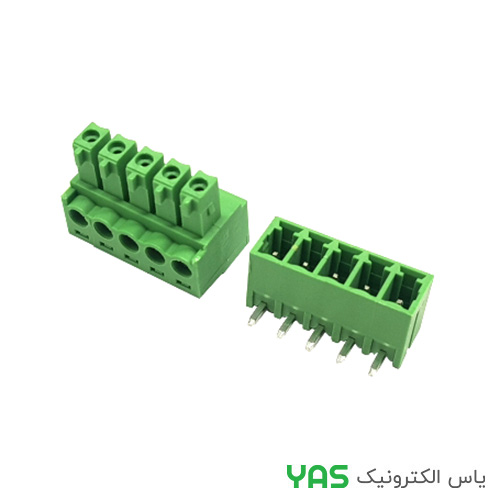

ترمینال فونیکس 3.81 میلیمتر 5PIN :
ترمینال **فونیکس 3.81 میلیمتر 5 پین (Phoenix Terminal Block 3.81mm 5PIN)** یک کانکتور چندپایه مخصوص نصب روی **بردهای مدار چاپی (PCB)** است که برای ایجاد اتصال ایمن، مرتب و قابل جداسازی بین سیمها و مدارهای الکترونیکی استفاده میشود. این ترمینال دارای **5 مسیر اتصال مستقل** بوده و با فاصله پایه استاندارد **3.81 میلیمتر** طراحی شده است. ترمینالهای PCB با گام 3.81 میلیمتر در تجهیزات صنعتی، بردهای کنترل، منابع تغذیه و سیستمهای اتوماسیون کاربرد گستردهای دارند. :contentReference[oaicite:0]{index=0}
مدل **5PIN** امکان اتصال همزمان چندین ورودی و خروجی را فراهم کرده و به دلیل طراحی استاندارد، اتصال مطمئن سیمها و قابلیت نصب مستقیم روی PCB، گزینهای مناسب برای مدارهایی است که به چندین مسیر ارتباطی نیاز دارند. بدنه عایق مقاوم و پایههای فلزی با روکش قلع، موجب افزایش دوام مکانیکی و پایداری اتصال در شرایط کاری مختلف میشوند. :contentReference[oaicite:1]{index=1}
—
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع قطعه | ترمینال فونیکس PCB |
| تعداد پین | 5 پین |
| فاصله پایهها (Pitch) | 3.81 میلیمتر |
| نوع اتصال | پیچی (Screw Terminal) |
| تعداد مسیر اتصال | 5 مسیر مستقل |
| نوع نصب | نصب روی برد مدار چاپی (PCB) |
| چیدمان پایهها | خطی (Linear Pinning) |
| جنس بدنه | پلاستیک عایق مقاوم |
| جنس پایهها | آلیاژ مس با روکش قلع |
| سطح مقطع سیم قابل اتصال | حدود 0.14 تا 1.5 میلیمتر مربع (بسته به مدل) |
| جریان نامی | حدود 10 تا 17 آمپر (بسته به مدل) |
| ولتاژ نامی | حدود 160 تا 200 ولت (بسته به مدل) |
| رنگ متداول | سبز |
—
ویژگیهای کلیدی
• ترمینال استاندارد **Phoenix با گام 3.81mm**
• دارای **5 پین اتصال مستقل**
• مناسب برای نصب مستقیم روی برد مدار چاپی
• اتصال مطمئن سیم با پیچ نگهدارنده
• قابلیت اتصال و جداسازی آسان سیمها
• مناسب برای بردهای صنعتی و کنترلی
• بدنه عایق مقاوم در برابر حرارت و شرایط کاری مختلف
• پایههای فلزی قلعاندود جهت لحیمکاری آسان
• مناسب برای سیمکشی منظم در تجهیزات الکترونیکی :contentReference[oaicite:2]{index=2}
—
کاربردهای پیشنهادی
• بردهای کنترل صنعتی
• منابع تغذیه و مدارهای توزیع توان
• تجهیزات اتوماسیون صنعتی
• سیستمهای کنترل موتور و رله
• بردهای آمپلیفایر و صوتی
• تجهیزات اندازهگیری و ابزار دقیق
• سیستمهای مانیتورینگ و کنترل
• پروژههای الکترونیکی DIY
—
