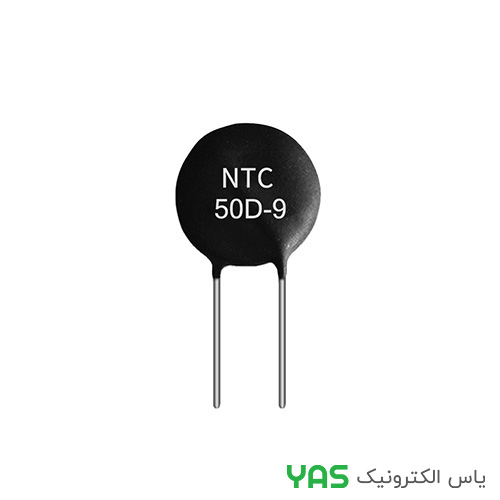

مقاومت متغیر | NTC 50D-9 (ترمیستور NTC)
NTC 50D-9 یک ترمیستور از نوع NTC (ضریب دمایی منفی) است که با افزایش دما، مقاومت آن کاهش مییابد. این قطعه برای محافظت در برابر جریان هجومی (Inrush Current Limiter) در مدارهای الکترونیکی طراحی شده است. عدد “50” نشاندهنده مقاومت در دمای ۲۵ درجه سانتیگراد (50 اهم) و عدد “9” نشاندهنده قطر دیسک (9 میلیمتر) میباشد.
مشخصات فنی
| نوع قطعه | ترمیستور NTC (ضریب دمایی منفی) |
| مقدار مقاومت در 25°C | 50Ω ± 20% |
| قطر دیسک | 9 میلیمتر |
| حداکثر جریان مجاز | 2 آمپر (بسته به نوع) |
| حداکثر ولتاژ | تا 270V AC |
| ضریب دما (B-value) | معمولاً 2700 تا 3000K |
| توان نامی | حدود 0.5 تا 1 وات |
| نوع | ترمیستور NTC / محافظ جریان هجومی |
| قطبیت | ندارد |
| مناسب برای | محافظت در برابر جریان هجومی |
ویژگیهای کلیدی
- مقاومت 50 اهم در دمای 25 درجه سانتیگراد
- کاهش مقاومت با افزایش دما (رفتار NTC)
- مناسب برای محدود کردن جریان هجومی در راهاندازی
- قطر 9 میلیمتر با قابلیت تحمل جریان متوسط
- بدون قطبیت و نصب آسان
- مناسب برای مدارهای تغذیه سوئیچینگ و آداپتورهای کممصرف
- گزینهای مناسب برای تعمیرات الکترونیکی
- قابل استفاده در پروژههای آموزشی و آزمایشگاهی
کاربردهای پیشنهادی
- مدارهای تغذیه سوئیچینگ (SMPS) با توان پایین
- محافظت از یکسوسازها و خازنهای فیلتر
- آداپتورها و شارژرهای کممصرف
- منابع تغذیه لوازم الکترونیکی کوچک
- مدارهای الکترونیکی عمومی
- پروژههای آموزشی و آزمایشگاهی
- تعمیر و مونتاژ بردهای الکترونیکی
- محافظت از ترانسفورماتورهای کوچک
نکته مهم
ترمیستور NTC 50D-9 در دمای اتاق (25°C) مقاومتی حدود 50 اهم دارد و با عبور جریان، دما و در نتیجه مقاومت آن کاهش مییابد. این ویژگی باعث میشود که در لحظه راهاندازی، جریان هجومی را محدود کرده و پس از گرم شدن، مقاومت به مقدار ناچیزی (حدود 0.5 تا 1 اهم) برسد. حداکثر جریان مجاز این قطعه حدود 2 آمپر است و برای ولتاژهای تا 270 ولت AC طراحی شده است. این مدل به دلیل قطر کوچکتر (9mm) نسبت به مدلهای بزرگتر مانند 5D-15، جریان کمتری را تحمل میکند و برای مدارهای با توان پایینتر مناسب است. هنگام نصب باید توجه داشت که قطعه در مسیر جریان اصلی قرار گیرد و از تماس با قطعات گرمایشی خودداری شود. همچنین استفاده از پایههای بلندتر برای خنکسازی بهتر توصیه میشود. زمان بازیابی (خنک شدن) این قطعه معمولاً چند ثانیه است و در صورت قطع و وصل مجدد سریع، ممکن است عملکرد مناسبی نداشته باشد.
