ترانزیستور ماسفت IRFP460
یک MOSFET قدرتی ولتاژ بالا برای کاربردهای صنعتی، منبع تغذیه و اینورتر.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | N‑Channel Power MOSFET |
| ولتاژ درین‑سورس (VDS) | 500 V |
| جریان درین مداوم (ID) | 20 A |
| مقاومت روشن (RDS(on)) | 0.27 Ω @ VGS=10V |
| شارژ گیت (Qg) | 210 nC |
| ولتاژ گیت‑سورس (VGS) | ±30 V |
| خازن ورودی (Ciss) | 4200 pF |
| خازن خروجی (Coss) | 870 pF |
| توان تلفاتی (PD) | 220‑280 W |
| دمای کاری | -55 تا +150 °C |
| پکیج | TO‑247 |
ویژگیهای کلیدی
- توان سوئیچینگ بالا با ولتاژ 500V
- مقاومت روشن پایین برای راندمان بالا
- قابلیت تحمل انرژی آوالانچ تکرارشونده
- شارژ گیت زیاد برای کنترل دقیق
- طراحی مناسب برای کار موازی
- پایداری حرارتی در دمای بالا
کاربردهای پیشنهادی
- منابع تغذیه سوئیچینگ (SMPS)
- اینورترهای قدرت (DC‑AC)
- کنترل موتورهای پرتوان
- مدارات UPS و برق پشتیبان
- مبدل DC‑DC و بوست کانورترها
- سوئیچینگ صنعتی با بار بالا

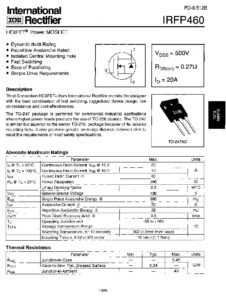

دیتاشیت ترانزیستور IRFP460 :
