ترانزیستور ماسفت 80NF10
ترانزیستور ماسفت 80NF10 یک N-Channel Power MOSFET با توان بالا، مقاومت روشن پایین و قابلیت تحمل جریان زیاد است. این ماسفت برای کاربردهای توان، منابع تغذیه، درایو موتور و مدارات سوئیچینگ با راندمان بالا طراحی شده است.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | N-Channel Power MOSFET |
| ولتاژ درین-سورس (VDS) | 100 V |
| جریان درین مداوم (ID) | 80 A |
| مقاومت روشن (RDS(on)) | ~0.010 Ω (حداکثر) |
| ولتاژ گیت-سورس (VGS) | ±20 V |
| توان تلفاتی (PD) | ~200 W |
| دمای کاری | -55 تا +175 °C |
| پکیج | TO-220 |

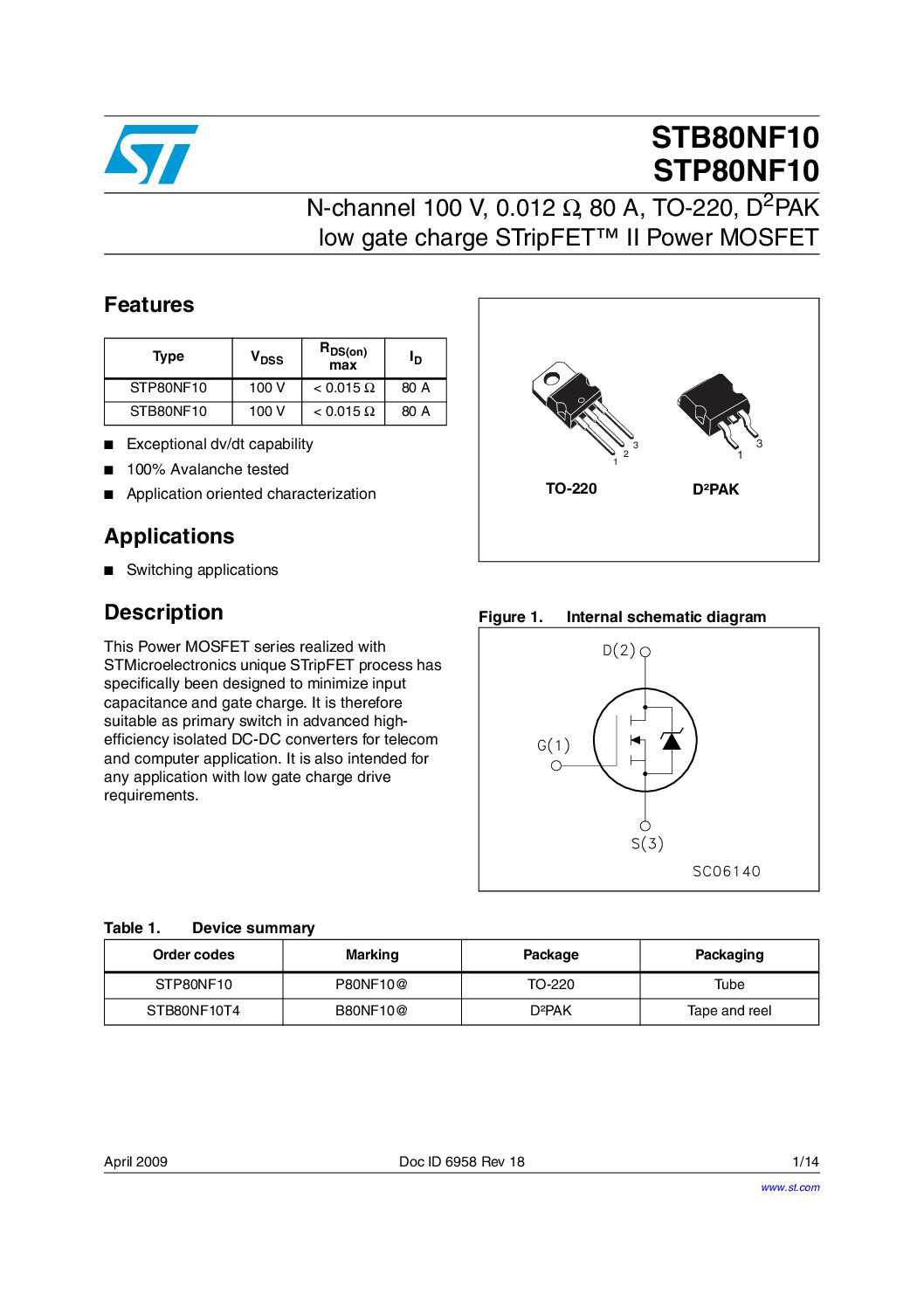

مقادیر فوق بر اساس دیتاشیت رسمی جمعآوری شدهاند. برای دریافت اطلاعات دقیق شامل نمودارها، SOA و مشخصات حرارتی، دیتاشیت مرجع مطالعه شود.
ویژگیهای کلیدی
- مقاومت روشن بسیار کم و تلفات پایین
- قابلیت تحمل جریان بالا تا 80A
- مناسب برای کاربردهای مبدل و سوئیچینگ
- پایداری حرارتی مناسب در بارهای صنعتی
- سرعت سوئیچینگ مطلوب برای منابع تغذیه
- پکیج TO-220 با قابلیت خنکسازی مطلوب
- مناسب برای درایو موتور و بارهای القایی
- قابلیت استفاده در سیستمهای UPS و پاور
