ماسفت 2N7002 پکیج SOT23
- ترانزیستور 2N7002 یک ماسفت کوچک SMD
- ولتاژ درین سورس برابر 60V است
- جریان مداوم دستگاه حدود 200mA میباشد
- مقاومت روشن تقریبا 2.5Ω در شرایط
- گیت با ولتاژ پایین بهراحتی فعال
- توان تلفاتی اسمی حدود 300mW میباشد
- مناسب برای سوئیچینگ فرکانس بالا مدارهاست
- پکیج استاندارد دستگاه نوع SOT23 است
۱,۰۸۰ تومان
278 در انبار
0
People watching this product now!
توضیحات محصول
ترانزیستور 2N7002 SMD SOT-23
2N7002 یک ترانزیستور ردهٔ سیگنال/خفیف است که برای کاربردهای سوئیچینگ سریع و مدارات سطح منطقی طراحی شده است.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | N-Channel Transistor (SOT-23) |
| ولتاژ درین-سورس (VDS) | 60 V |
| جریان درین مداوم (ID) | ~115 mA تا 300 mA |
| مقاومت روشن (RDS(on)) | ~5 Ω @ VGS=10V |
| گیت-سورس آستانه (VGS(th)) | ~1.0 تا 3.0 V |
| حداکثر ولتاژ گیت-سورس (VGS) | ±20 V |
| توان تلفاتی (PD) | بسته به پکیج — دیتاشیت بررسی شود |
| دمای کاری | -55 تا +150 °C (نمونه مرجع) |
| پکیج | SOT-23 (SMD) |
ویژگیهای کلیدی
- مناسب برای درایوهای سطح منطقی و سوئیچینگ سریع
- ولتاژ شکست بالا تا 60 V برای کاربردهای نیم-توان
- قابل استفاده بهعنوان سوئیچ بارهای کم و سطحی
- بستهٔ SMD مناسب برای طراحیهای فشرده
- پاسخدهی سریع و تلفات سوئیچینگ پایین
- قابلیت جایگزینی بین چند سازنده با دیتاشیت
کاربردهای پیشنهادی
- ترجمه سطح ولتاژ و درایوهای سطح منطقی
- سوییچهای کوچک در مدارات تغذیه و سنسورها
- درایورهای خط و کلیدهای سیگنال در بردهای SMD
- کاربرد در مدارات حفاظت و کلیدزنیء فرسودگی کم

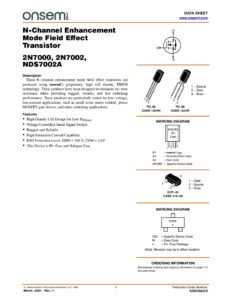

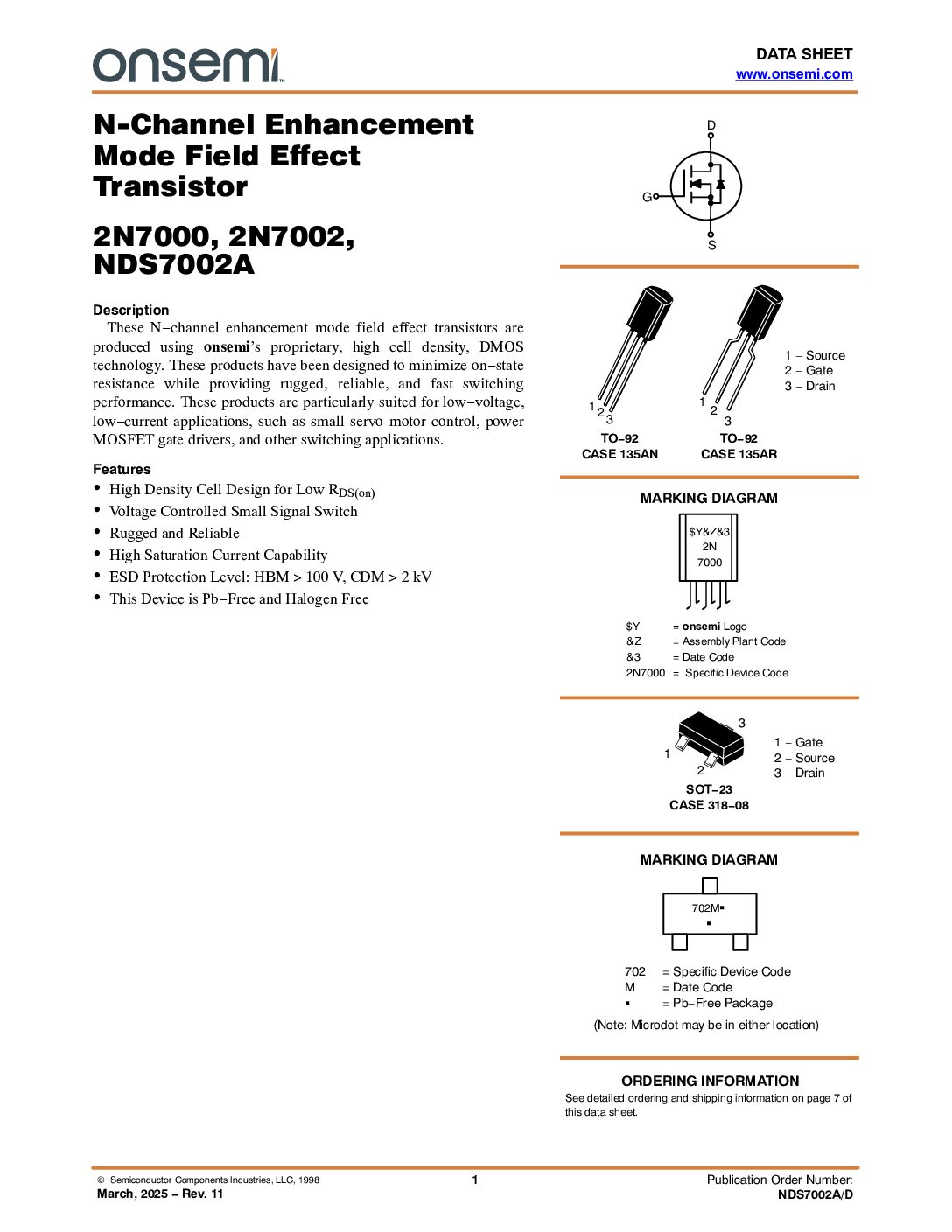

دیتاشیت ترانزیستور 2N7002 :
