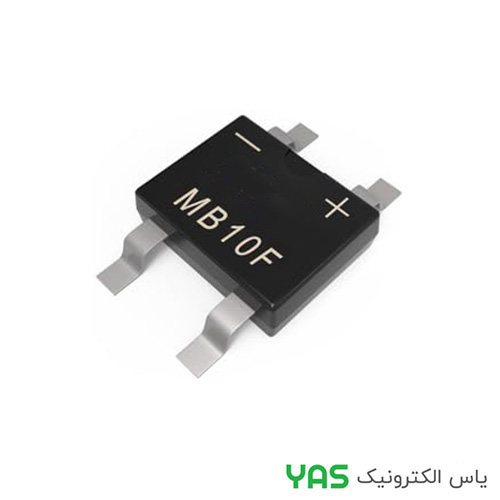

پل دیود MB10F پکیج TO-269AA :
پل دیود MB10F یک یکسوساز پل تمامموج از نوع سیلیکونی گلسپسیویت (Glass Passivated) است که برای تبدیل ولتاژ AC به DC در منابع تغذیه سوئیچینگ، آداپتورها، درایور LED، تجهیزات الکترونیکی فشرده و مدارات قدرت سبک طراحی شده و به دلیل ابعاد کوچک، راندمان مناسب و تحمل ولتاژ بالا، یکی از پرکاربردترین پل دیودهای SMD در طراحیهای مدرن محسوب میشود.
این نسخه از MB10F در پکیج TO-269AA (معادل SMD چهار پایه) و سایز تقریبی 4.6mm (اصطلاحاً 46MM در بازار) عرضه میشود و برای بردهای فشرده با مونتاژ سطحی مناسب است.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع | Single Phase Bridge Rectifier |
| جریان متوسط خروجی (IF(AV)) | 0.8 تا 1 A |
| ولتاژ معکوس تکرارشونده (VRRM) | 1000 V |
| ولتاژ RMS ورودی | تا حدود 700 V |
| جریان Surge (IFSM) | 30 تا 35 A |
| افت ولتاژ مستقیم (VF) | حدود 1.0 تا 1.1 V در هر دیود |
| دمای کاری | -55 تا +150 °C |
| پکیج | TO-269AA / 4-BESOP (SMD Bridge) |
| ابعاد | حدود 4.6mm (46MM بازار) |
| نوع ساخت | Glass Passivated |
ویژگیهای کلیدی
• پل دیود SMD مناسب AC به DC در طراحیهای فشرده
• تحمل ولتاژ بالا تا 1000 ولت
• جریاندهی تا حدود 1 آمپر
• مناسب برای منابع تغذیه کوچک و SMPS سبک
• افت ولتاژ مناسب و راندمان قابل قبول
• قابلیت تحمل جریان لحظهای (Surge) مناسب
• طراحی کمحجم مناسب PCB های مدرن
• قابلیت اطمینان بالا در کاربردهای عمومی
کاربردهای پیشنهادی
• منابع تغذیه سوئیچینگ کوچک (SMPS)
• درایور LED های کممصرف
• آداپتورهای فشرده SMD
• تجهیزات الکترونیکی قابل حمل
• مدارات یکسوساز AC به DC
• بردهای کنترلی و صنعتی سبک
• پروژههای DIY و الکترونیک عمومی
• سیستمهای تغذیه کمحجم
دیتاشیت پل دیود MB10F :
