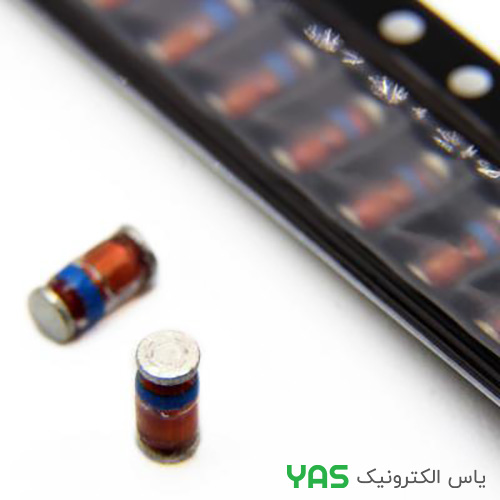

دیود زنر 7.5 ولت 1 وات پکیج MELF (Zener Diode 7.5V 1W MELF)
دیود زنر 7.5 ولت 1 وات در پکیج MELF یک دیود نیمه‌هادی از نوع زنر است که برای تثبیت ولتاژ 7.5 ولت در مدارات الکترونیکی طراحی شده است. این قطعه در پکیج MELF (Metal Electrode Leadless Face) عرضه می‌شود که یک پکیج SMD استوانه‌ای شکل است و به دلیل ابعاد فشرده، عملکرد حرارتی مناسب و قابلیت نصب سطحی، یکی از پرکاربردترین دیودهای زنر در مدارات تنظیم ولتاژ، محافظت از قطعات حساس و منابع ولتاژ مرجع محسوب می‌شود. دیود زنر در ناحیه شکست کار می‌کند و ولتاژ دو سر آن تقریباً ثابت می‌ماند، حتی اگر جریان عبوری تغییر کند.
مشخصات فنی
| نوع قطعه | دیود زنر (Zener Diode) |
| ولتاژ زنر (Vz) | 7.5 ولت |
| توان اتلاف | 1 وات |
| پکیج | MELF (DO-213AB) |
| تلورانس ولتاژ زنر | ±5% |
| حداکثر جریان زنر (Izm) | حدود 605 میلی‌آمپر (در توان 1 وات) |
| جریان تست (Izt) | 34 میلی‌آمپر |
| امپدانس دینامیکی (Zzt) | 4 اهم |
| جریان نشتی معکوس (IR) | 10 میکروآمپر (در ولتاژ 5 ولت) |
| دمای کاری | 65- تا 175+ درجه سانتی‌گراد |
| تعداد پایه | 2 (آند و کاتد) |
ترتیب پایه‌ها (Pinout) – پکیج MELF
- پایه 1 (کاتد): با یک نوار مشکی روی بدنه مشخص می‌شود
- پایه 2 (آند): سر دیگر دیود
توجه: در پکیج MELF، کاتد با یک نوار مشکی روی بدنه مشخص می‌شود. برای تشخیص صحیح، به دیتاشیت سازنده مراجعه کنید.
جدول صحت (Truth Table)
| وضعیت بایاس | ولتاژ دو سر دیود | جریان عبوری |
| بایاس مستقیم (آند مثبت) | حدود 0.7 ولت | جریان زیاد (محدود شده با مقاومت) |
| بایاس معکوس (کاتد مثبت) – کمتر از 7.5 ولت | ولتاژ اعمالی | جریان نشتی بسیار کم |
| بایاس معکوس – برابر 7.5 ولت | 7.5 ولت (ثابت) | جریان زنر (محدود شده با مقاومت) |
| بایاس معکوس – بیشتر از 7.5 ولت | 7.5 ولت (ثابت) | جریان زنر (محدود شده با مقاومت) |
ویژگی‌های کلیدی
- ولتاژ زنر دقیق 7.5 ولت: مناسب برای تثبیت ولتاژ و محافظت از قطعات حساس.
- توان اتلاف 1 وات: قابلیت تحمل جریان بالا (تا حدود 605 میلی‌آمپر) برای کاربردهای متنوع.
- پکیج MELF (DO-213AB): ابعاد فشرده، مناسب برای نصب سطحی (SMD) و بردهای با چگالی بالا.
- تلورانس ±5%: دقت مناسب برای اکثر کاربردهای تنظیم ولتاژ.
- امپدانس دینامیکی پایین (4 اهم): تثبیت ولتاژ مطلوب در جریان‌های مختلف.
- دمای کاری گسترده: 65- تا 175+ درجه سانتی‌گراد برای محیط‌های صنعتی.
کاربردهای پیشنهادی
- تثبیت ولتاژ در منابع تغذیه (Voltage Regulation)
- محافظت از قطعات حساس در برابر ولتاژ اضافه (Overvoltage Protection)
- مدارات محدودکننده ولتاژ (Voltage Clamping)
- منابع ولتاژ مرجع (Voltage Reference)
- مدارات برش موج (Wave Shaping)
- محافظت از ورودی‌های ADC و میکروکنترلر
- مدارات تنظیم سطح ولتاژ
- پروژه‌های الکترونیک و آزمایشگاهی
